릴레이 실험으로 콘트롤 스위치 통전시험

2022年3月11日 21:16, 星期五, KST. 文善柱

릴레이 실험으로 콘트롤 스위치 통전시험이다.12V 배터리 대신 9V로 실험한다. 플러스 마이너스를 릴레이 핀 에 접촉시킨다.딸깍 소리나는곳이 바로 콘트롤 스위치이다.

2 1079

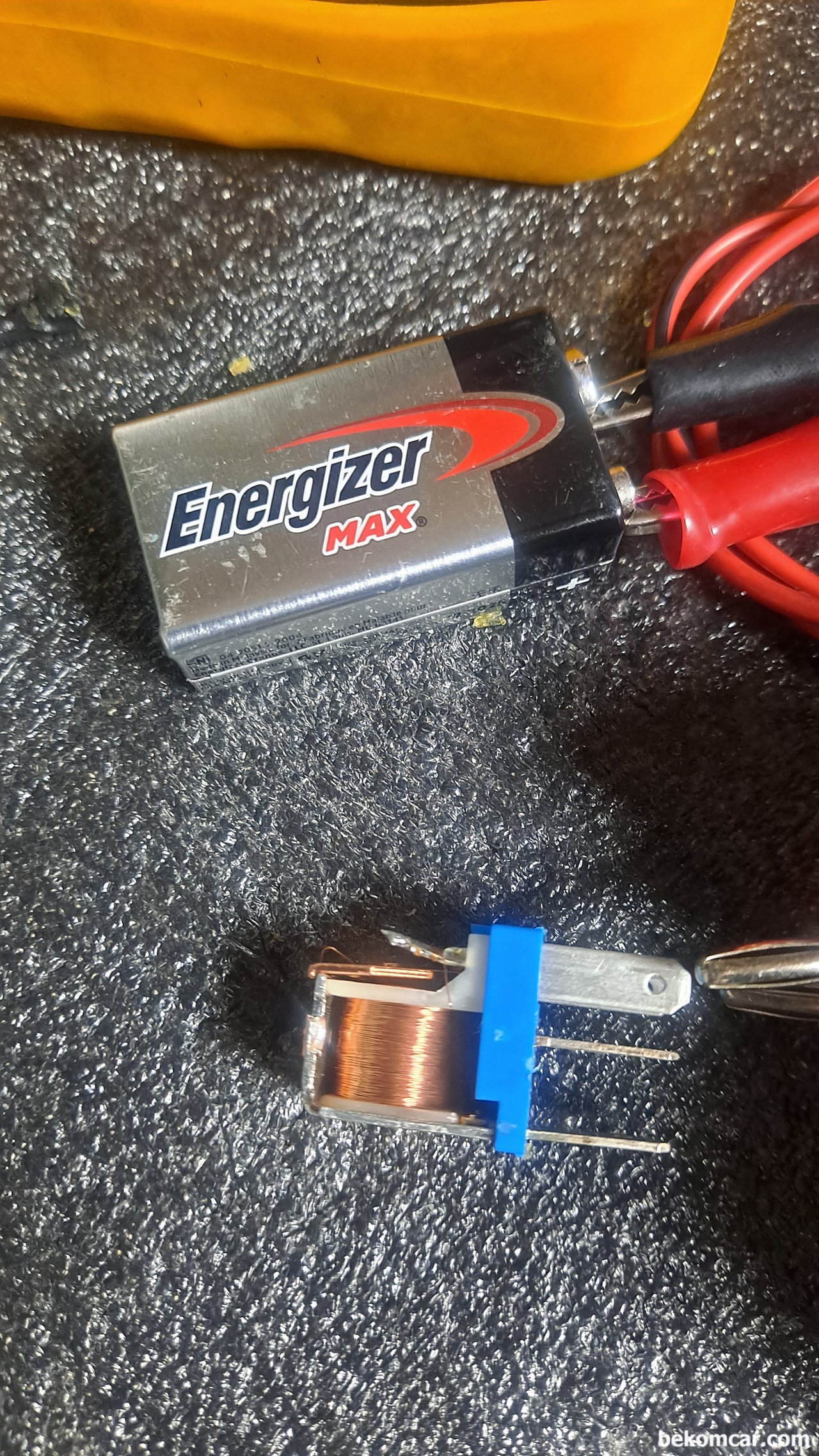

릴레이 실험으로 콘트롤 스위치 통전시험이다. 스위치 가 꺼져있을때는 릴레이 터미널이 떨어져 있다.

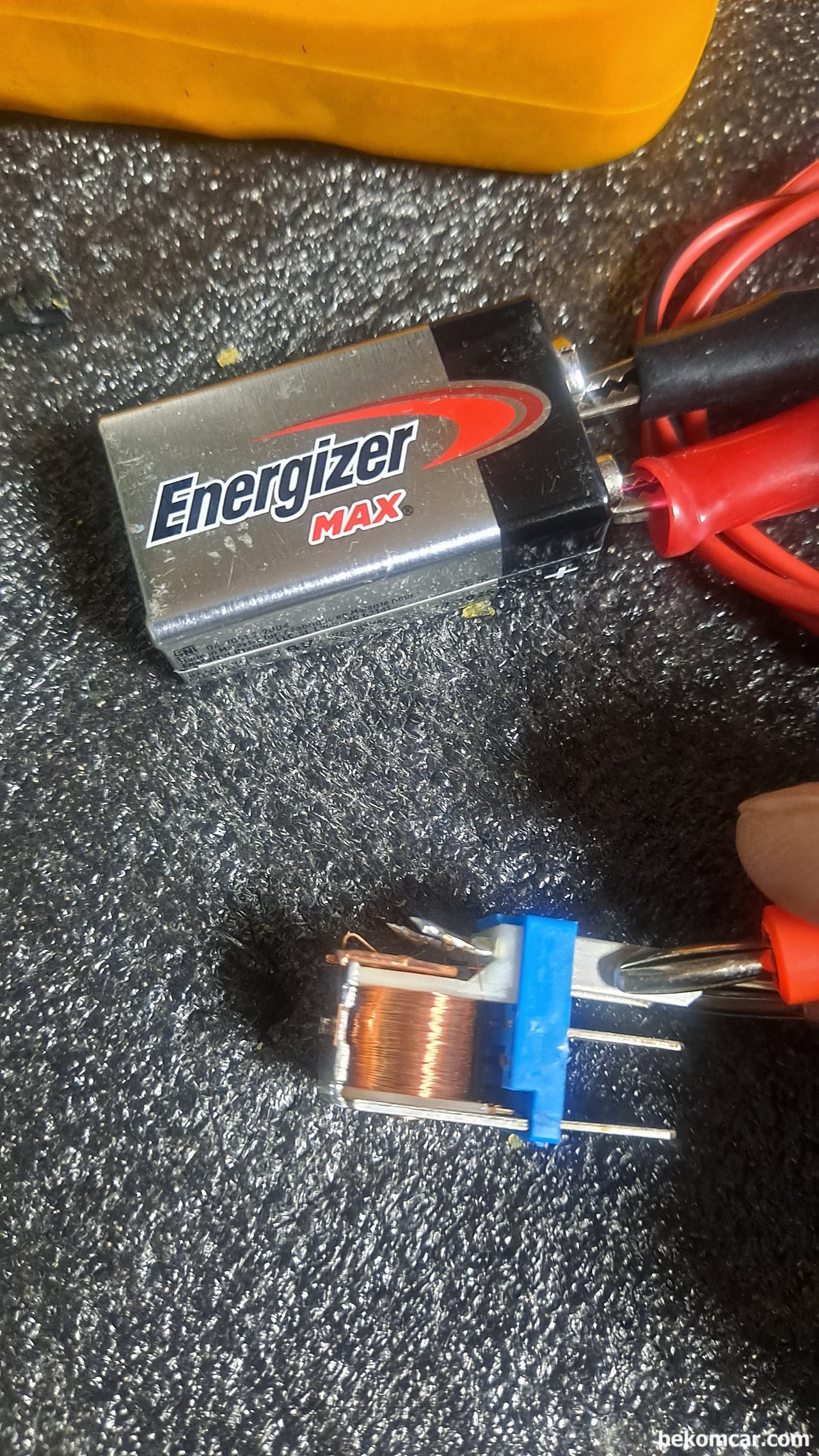

릴레이 실험으로 콘트롤 스위치 통전시험으로 스위치를 켜니, 즉 전원을 공급하니 달라붙으면서 로드쪽 통전을 시켜준다.

文善柱 , 创建日期: 2022年3月11日 21:10

(2)登录评论

需要登录才能发表评论。

50~120Ohm 사이에 저항값이 측정되어야 한다. 50Ohm이하이거나 120Ohm이상일경우에는 릴레이를 교체한다. 또한 딸깍 소리나서 접촉이 되지 않으면 교체한다.

좀 더 쉽게 다시 실험해야겠다
