MAF센서 (공기질량) 고장상태파악 테스팅 그래프

MAF, Mass Air Flow 센서는 1초당 공기질량을 측정하는 센서이다. 한국에서는 AFS라고 한다. 이 센서값과 O2센서등의 값을 기반으로 연료량을 조절한다. 공기는 엔진건강의 가장 중요한 시작부분이다. Y축은 MAF 측정값으로 gram/second (g/s)로 표시하는데, 0.0g/s부터 0.5g/s단위로 7.0g/s까지 증가시킨다. X축은 Engine RPM으로 1000, 1250, 1500, 1750, 2000, 2250, 2500처럼 250RPM 단위로 증가시킨다.

OBD2를 이용하여 MAF센서 (공기질량) 고장상태파악 테스팅하기.

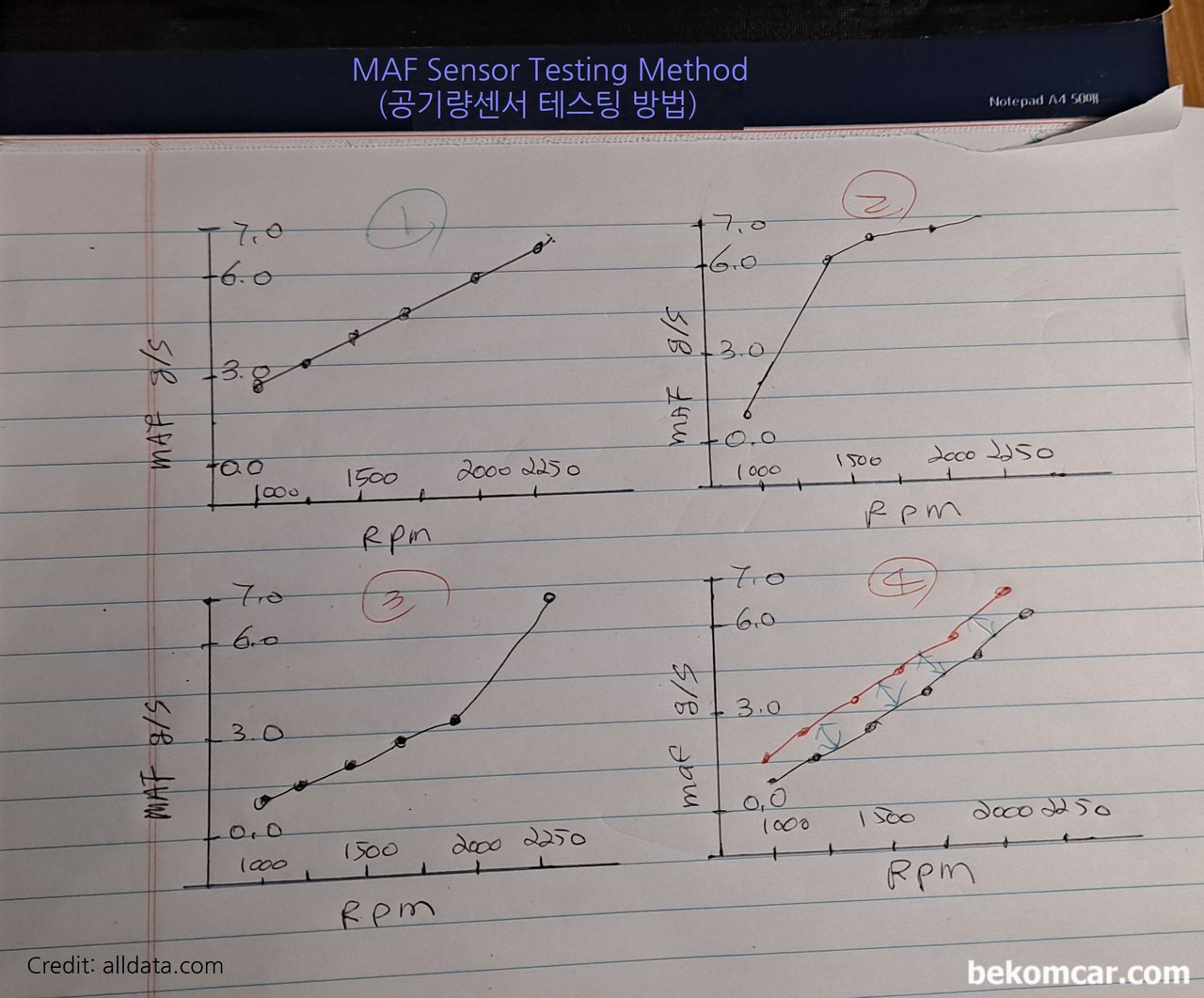

다음에 1)번처럼 리니어 하게 나오면 정상이다. 2) 경우 조정이 필요하며, 가속시문제가능성 있다. 3)은 MAF센서 청소가 필요하거나 혹 공기리크 가능성있다. 4)번의 경우는 또다른 체크방법인데, TPS & MAF 값을 동시에 비교시 리니어하게 올라가면 정상인경우이다.

Credit: https://alldata.com. http://motorage.com
